Deye BOS-G-PDU-2 Hochvolt-Batterie-Steuerbox

SKU: 19009

Betriebsspannung: 200–1000 V DC
Nennstrom: 100 A
Maximalstrom: 120 A
PCS-Kommunikation: CAN / RS485

€669,00

Menge

0 % MwSt. in Deutschland bei erfüllten Voraussetzungen · Versand wird berechnet · Details

Versand & Steuern

Lieferzeit

Die Lieferzeit wird für die gewählte Variante anhand von Produktklasse, tatsächlichem Einzelgewicht, Lieferland und Vorbestellstatus bestimmt.

Versandkosten

Versand wird berechnet. Die Anzeige gilt für die gewählte Variante und Menge. Der verbindliche Betrag für den vollständigen Warenkorb wird im Checkout vor der Zahlung angezeigt.

0 % Umsatzsteuer

Der Nullsteuersatz gilt nur für begünstigte Photovoltaik-Lieferungen bei erfüllten Voraussetzungen des § 12 Abs. 3 UStG. Für andere Steuerzonen oder nicht begünstigte Käufe wird die anwendbare Umsatzsteuer im Checkout berechnet.

Rechtsgrundlage ansehen

Nur noch 5 auf Lager

Sicher und einfach bezahlen

Bis zu 30 Jahre Garantie

Genieße maximale Sicherheit: Bis zu 30 Jahre Garantie auf Hochleistungsmodule, 10–12 Jahre Produktgarantie auf Wechselrichter und 10 Jahre auf Batteriespeicher (mit 15 Jahren Lebensdauer). Für andere Produkte beachte bitte die konkreten Angaben in den jeweiligen Produktunterlagen.

30 Tage Rückgabe

Bestellungen bei Mini Power können innerhalb von 30 Tagen ab Erhalt zurückgegeben werden, sofern die Rückgabebedingungen erfüllt sind. Das gesetzliche Widerrufsrecht bleibt unberührt.

Widerrufsrecht ansehen

7×24 Kundensupport

Du kannst uns 7 Tage pro Woche, 24 Stunden am Tag kontaktieren. Wir antworten so schnell wie möglich innerhalb der jeweils geltenden Servicezeiten; eine sofortige Rund-um-die-Uhr-Antwort wird nicht zugesagt.

Service kontaktieren

30 Tage Rückgabe

Bestellungen bei Mini Power können innerhalb von 30 Tagen ab Erhalt zurückgegeben werden, sofern die Rückgabebedingungen erfüllt sind. Das gesetzliche Widerrufsrecht bleibt unberührt.

Widerrufsrecht ansehen

Dynamische Lieferprognose

Lieferzeit wird im Checkout berechnet

Die Angabe ist eine Schätzung auf Grundlage des gepflegten Versandmodus. Verbindlich bleibt die Anzeige im Checkout.

Reale Kundenbewertungen von Mini Power

Trusted Shops Aktuelle verifizierte Bewertungen

Die aktuellen Shopbewertungen werden direkt aus der offiziellen Bewertungsquelle geladen.

Bewertungen bei Trusted Shops öffnen

Aktuelle verifizierte Bewertungen bei Trusted Shops ansehen

Shopify-Beschreibung · aufklappbar

Produktbeschreibung

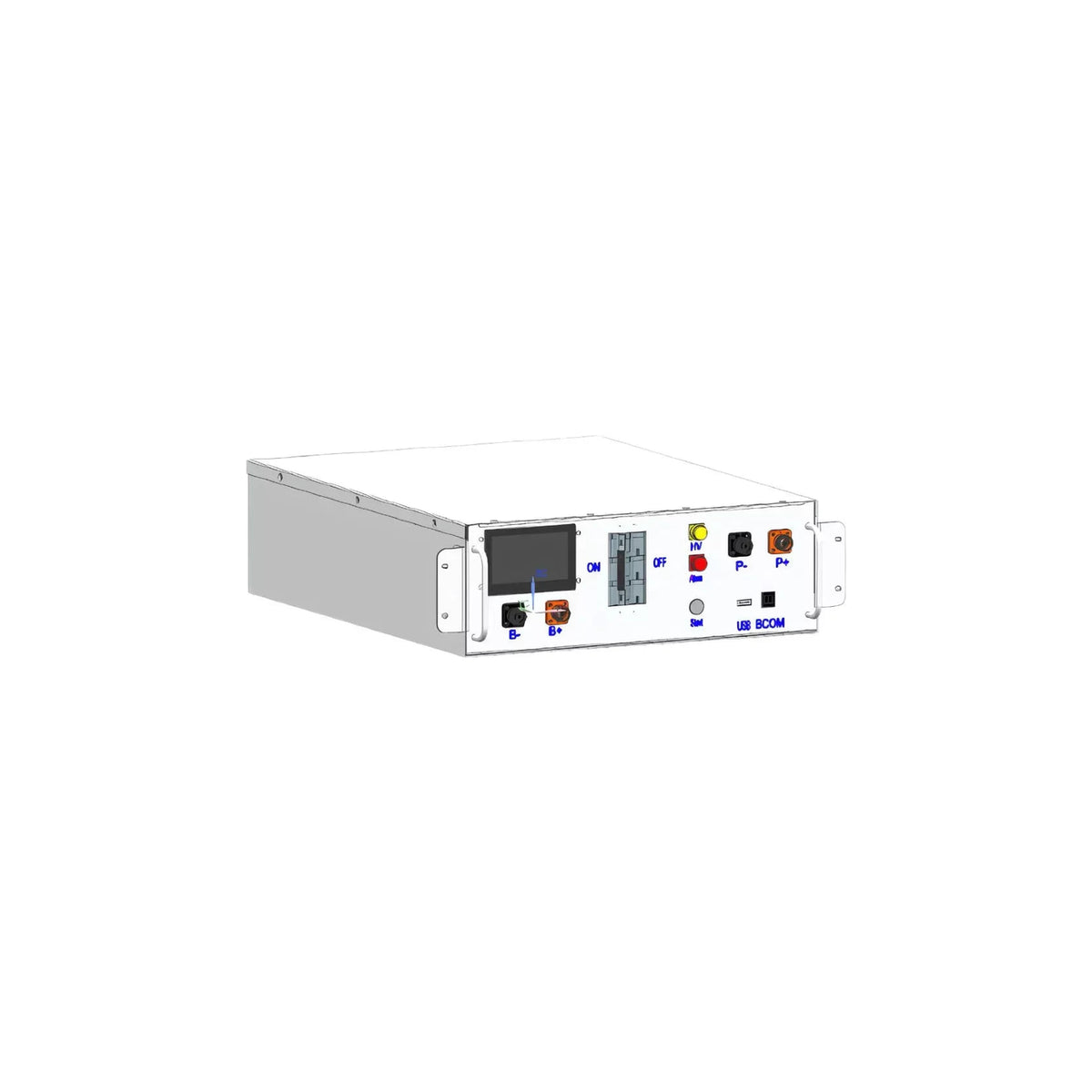

Die Deye BOS-G-PDU-2 Hochvolt-Batterie-Steuerbox ist die zentrale PDU für kompatible modulare BOS-G-Pro Speichersysteme. Sie verbindet Batterierack und externes Leistungssystem innerhalb der vorgesehenen Hochvoltarchitektur. Der Arbeitsbereich von 200 bis 1000 V DC und die eindeutige Modellreferenz unterstützen eine projektspezifische Auslegung durch qualifizierte Speicher- und Elektrofachbetriebe. Die Systemplanung bleibt dabei vollständig projektbezogen und sicher.

Lieferumfang

1× Deye BOS-G-PDU-2 Hochvolt-Batterie-Steuerbox

Produktvorteile

-- Zentrale Hochvolt-Steuerkomponente. Die PDU übernimmt die vorgesehene Systemkopplung innerhalb eines kompatiblen BOS-G-Pro Batterieracks.

-- Eindeutige BOS-G-Pro-Zuordnung. Die Modellreferenz BOS-G-PDU-2 erleichtert den Abgleich mit Batteriemodulen, Rack und externem PCS.

Kompatibilität

Für kompatible Deye BOS-G-Pro Systeme mit BOS-G-Pack5.1 Modulen vorgesehen. Zulässige Modulanzahl, Rackaufbau, PCS, Kabelsatz und Schutzkonzept müssen anhand der aktuellen Deye Planung festgelegt werden.

Technische Daten

-- Betriebsspannung: 200–1000 V DC
-- Nenn-Lade-/Entladestrom: 100 A
-- Max. Lade-/Entladestrom: 120 A
-- DC-Versorgung: 12 V ±2 % / 4,15 A
-- Betriebstemperatur: −20 bis +65 °C
-- Schutzart: IP20
-- Abmessungen (B × T × H): 440 × 570 × 150 mm
-- Gewicht: ca. 19 kg
-- PCS-Kommunikation: CAN und RS485 über RJ45
-- Systemzuordnung: BOS-G-Pro mit BOS-G-Pack5.1
-- BMS-Serviceanschluss: USB
-- Systemanzeige: HMI mit HV- und Alarmanzeigen

Passendes Zubehör und verwandte Produkte

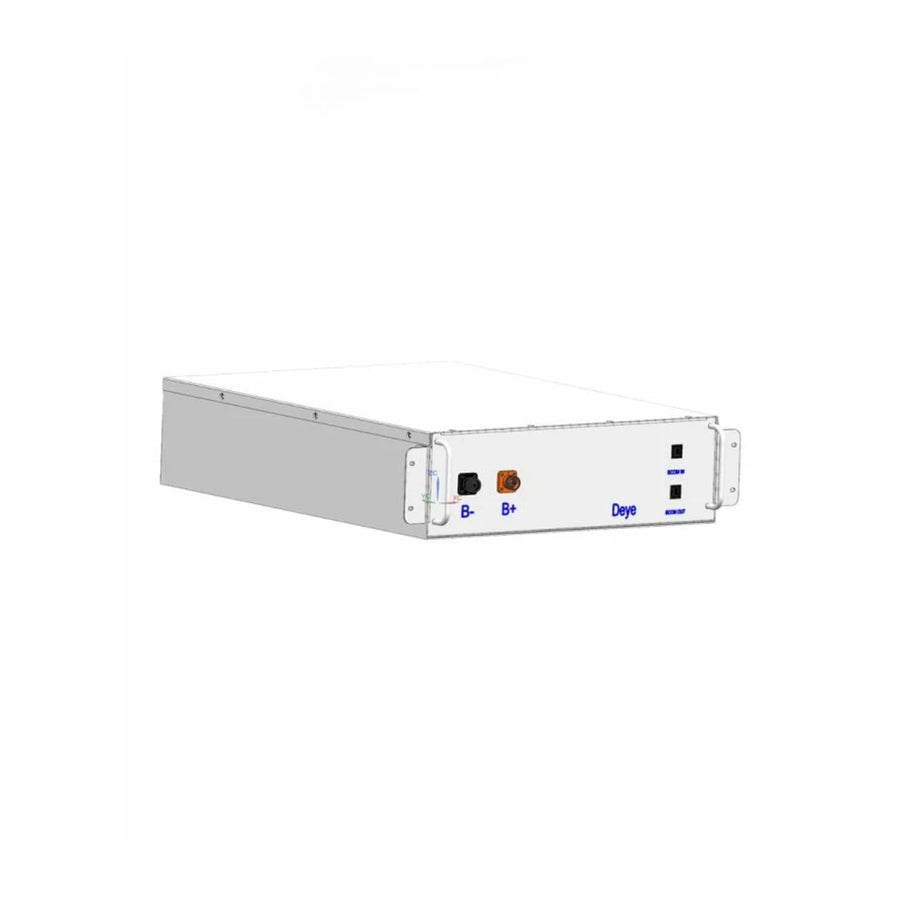

Für das kompatible BOS-G-Pro Hochvoltsystem finden Sie bei Mini Power das Deye BOS-G-Pack5.1 Pro Batteriemodul. Die PDU ist kein eigenständiger Speicher. Modulanzahl, Rack, Kabelsatz und PCS müssen als vollständiges System nach Deye Vorgaben geplant werden; Niedervolt-Batterien sind kein Ersatz.

Warum Mini Power

Mini Power führt die Deye BOS-G-PDU-2 als klar abgegrenzte Hochvolt-Steuerbox und nicht als vollständiges Speichersystem. Wir nennen Betriebsspannung, Stromklasse und die vorgesehenen BOS-G-Pro Komponenten, damit Batteriemodule, Rack und PCS korrekt geplant werden können. Für die Anlagenplanung sind neben der Steuerbox die passenden Anschlussleitungen, Schutzkomponenten und eine abgestimmte Kommunikation erforderlich. Hochvolt-Auslegung, Installation und Inbetriebnahme dürfen ausschließlich durch entsprechend qualifizierte Fachbetriebe erfolgen. Damit bleibt der Lieferumfang transparent nachvollziehbar.

Häufige Fragen

-- Sind Batteriemodule enthalten?

Nein. BOS-G-Pack5.1 Module und Rack sind separat erforderlich.

-- Für welche Systeme ist die PDU vorgesehen?

Sie ist für kompatible Deye BOS-G-Pro Hochvoltsysteme bestimmt; die genaue Systemkonfiguration muss geplant werden.

Varianten

Datenblatt & Anleitung

Geprüfte produktbezogene Dokumente und Anleitungen.

01 Deye BOS-G-Pro Datenblatt mit BOS-G-PDU-2 Datenblatt · Englisch · Hersteller-Datenblatt. Technische Daten der Steuerbox auf Seite 3. 02 Deye BOS-G-Pro Installations- und Betriebsanleitung V05 Anleitung · Deutsch / Englisch · Herstellerhandbuch für das BOS-G-Pro System einschließlich BOS-G-PDU-2. 03 Deye BOS-G-Pack5.1 Erweiterungsleitfaden Anleitung · Englisch · Hinweise zur Erweiterung des zugehörigen BOS-G-Pro Batteriesystems; Batteriemodule sind nicht im Lieferumfang der Steuerbox enthalten. 04 BOS-G-PDU-2 – SGS-Nachweis zur EMV-Konformität Zertifikat / Konformitätserklärung · Englisch · SGS Verification of Compliance SZEM2504003849BAV vom 28.04.2025 für BOS-G-PDU-2. Unveränderte Dokumentkopie aus einem Fachhändler-Download; kein Ersatz für die EU-Konformitätserklärung des Herstellers.

Technische Daten

Die Werte, die den Kauf entscheiden.

Technische Daten

Betriebsspannung 200–1000 V DC

Nenn-Lade-/Entladestrom 100 A

Max. Lade-/Entladestrom 120 A

DC-Versorgung 12 V ±2 % / 4,15 A

Betriebstemperatur −20 bis +65 °C

Schutzart IP20

Abmessungen (B × T × H) 440 × 570 × 150 mm

Gewicht ca. 19 kg

PCS-Kommunikation CAN und RS485 über RJ45

Systemzuordnung BOS-G-Pro mit BOS-G-Pack5.1

BMS-Serviceanschluss USB

Systemanzeige HMI mit HV- und Alarmanzeigen

37.000+ installierte Balkonkraftwerke

Seit 2022 Erfahrung mit Solarlösungen

30 Jahre Garantie auf Solarmodule

11.000 kWh in Akkuspeichern

Erfahrung, die Vertrauen schafft

Warum Mini Power

Mini Power unterstützt Sie bei der Auswahl von Balkonkraftwerken, Speichern, Solarmodulen und passendem Zubehör. Produktinformationen, Lieferumfang und Kompatibilität werden nachvollziehbar dargestellt, damit Sie ein System auswählen können, das zu Ihrem Standort und Energiebedarf passt. Bei Fragen erreichen Sie uns direkt unter info@miniminipower.com.

Starten Sie mit Mini Power in Ihre eigene Energiewende.

Mini Power Google Bewertungen: 4,7 von 5 bei 694 Bewertungen

Mini Power Zendure 2025 Excellent Partner

Anker SOLIX Silver Value Added Partner 2026

ntv und DISQ Deutschlands Beste Online-Shops 2026, 1. Platz Preis-Leistung Balkonkraftwerke

Ist die Steuerbox selbst ein Energiespeicher?

Nein. Die BOS-G-PDU-2 ist eine Steuer- und Anschlusskomponente. Die Speicherkapazität entsteht erst durch die separat benötigten BOS-G-Pack5.1 Batteriemodule.

Welche Spannung muss das geplante System unterstützen?

Die Steuerbox ist für 200–1000 V Gleichspannung ausgelegt. Sie darf nicht als Ersatz für eine 48-V-Niedervolt-Steuerung verwendet werden.

Sind 120 A als dauerhafter Nennstrom zu verstehen?

Nein. Deye unterscheidet 100 A Nenn-Lade-/Entladestrom und 120 A Maximalstrom. Die Auslegung des Gesamtsystems muss die Herstellergrenzen aller beteiligten Komponenten berücksichtigen.

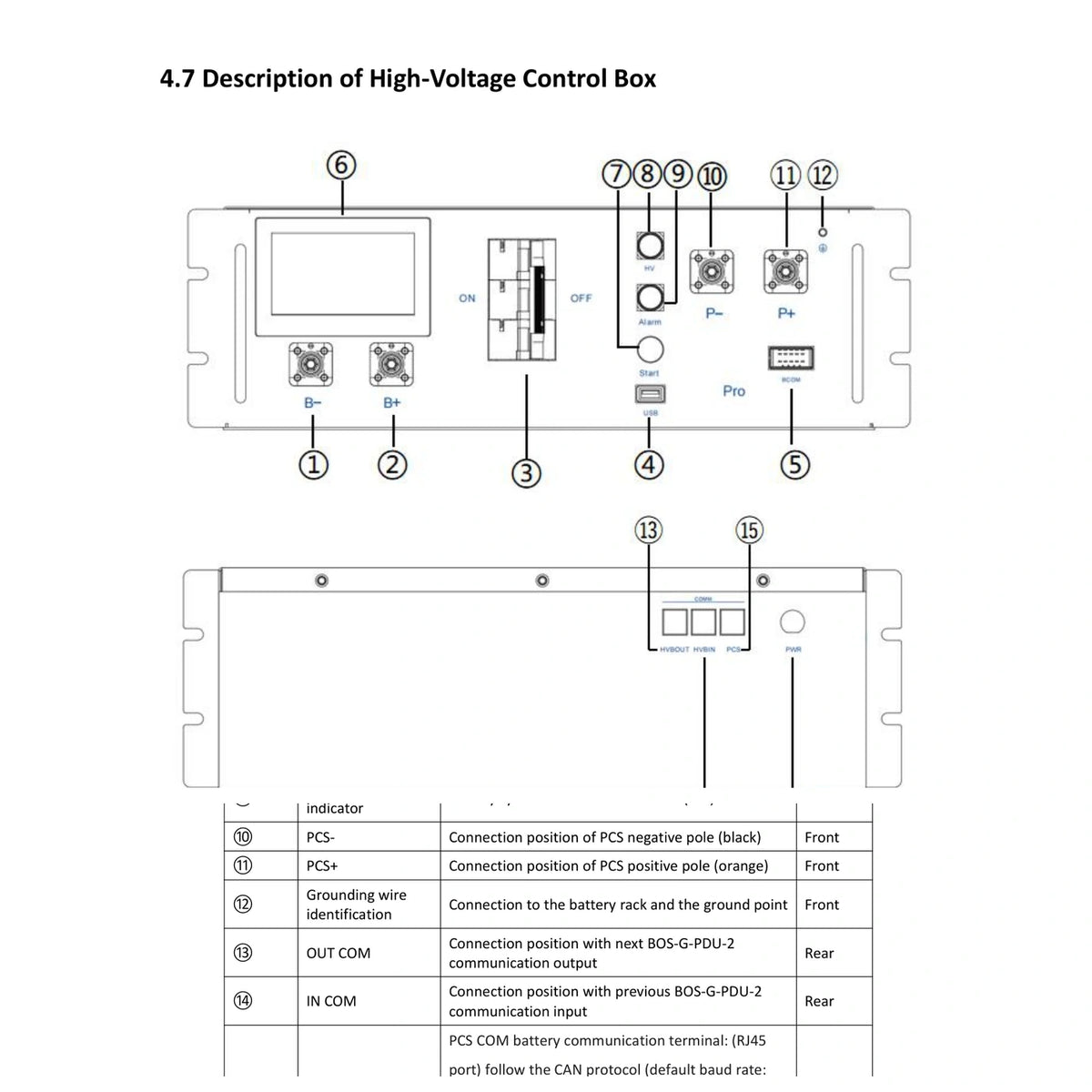

Wie kommuniziert die PDU mit dem Wechselrichtersystem?

Der PCS-COM-Anschluss ist ein RJ45-Anschluss für die vorgesehenen CAN- und RS485-Verbindungen. Belegung und Protokoll müssen zum freigegebenen Wechselrichter passen.

Ist ein Betrieb ungeschützt im Freien vorgesehen?

Die Steuerbox hat Schutzart IP20. Der Einbauort und das Rack müssen die Bedingungen der Deye Installationsanleitung erfüllen; IP20 ist kein Schutz für ungeschützte Außenaufstellung.

Wie viel Einbauraum wird für die Steuerbox benötigt?

Die Abmessungen betragen 440 × 570 × 150 mm in der Reihenfolge Breite, Tiefe und Höhe. Das geeignete Rack, Leitungsführung und Montageabstände kommen hinzu.

Welche Anzeige- und Servicefunktionen sind vorhanden?

Das Handbuch beschreibt eine HMI-Anzeige, HV- und Alarmanzeigen sowie einen USB-Anschluss für die vorgesehenen BMS-Servicefunktionen. Arbeiten daran gehören in die Hände eines Fachbetriebs.

Welche Versorgungsspannung nennt das Datenblatt?

Für die DC-Versorgung werden 12 V mit ±2 % Toleranz und 4,15 A angegeben. Das ist von der Hochvolt-Betriebsspannung der Batterieseite zu unterscheiden.
