Das Wichtigste auf einen Blick
- 63 A Nennstrom– bei 400 V in AC-21A
- 2 / 4-polig Netztrennung– 1PN beziehungsweise 3PN
- 3~ 230/400 V Nennspannung– 50–60 Hz
- DIN 35 mm Montage– Hutschiene im Schaltschrank

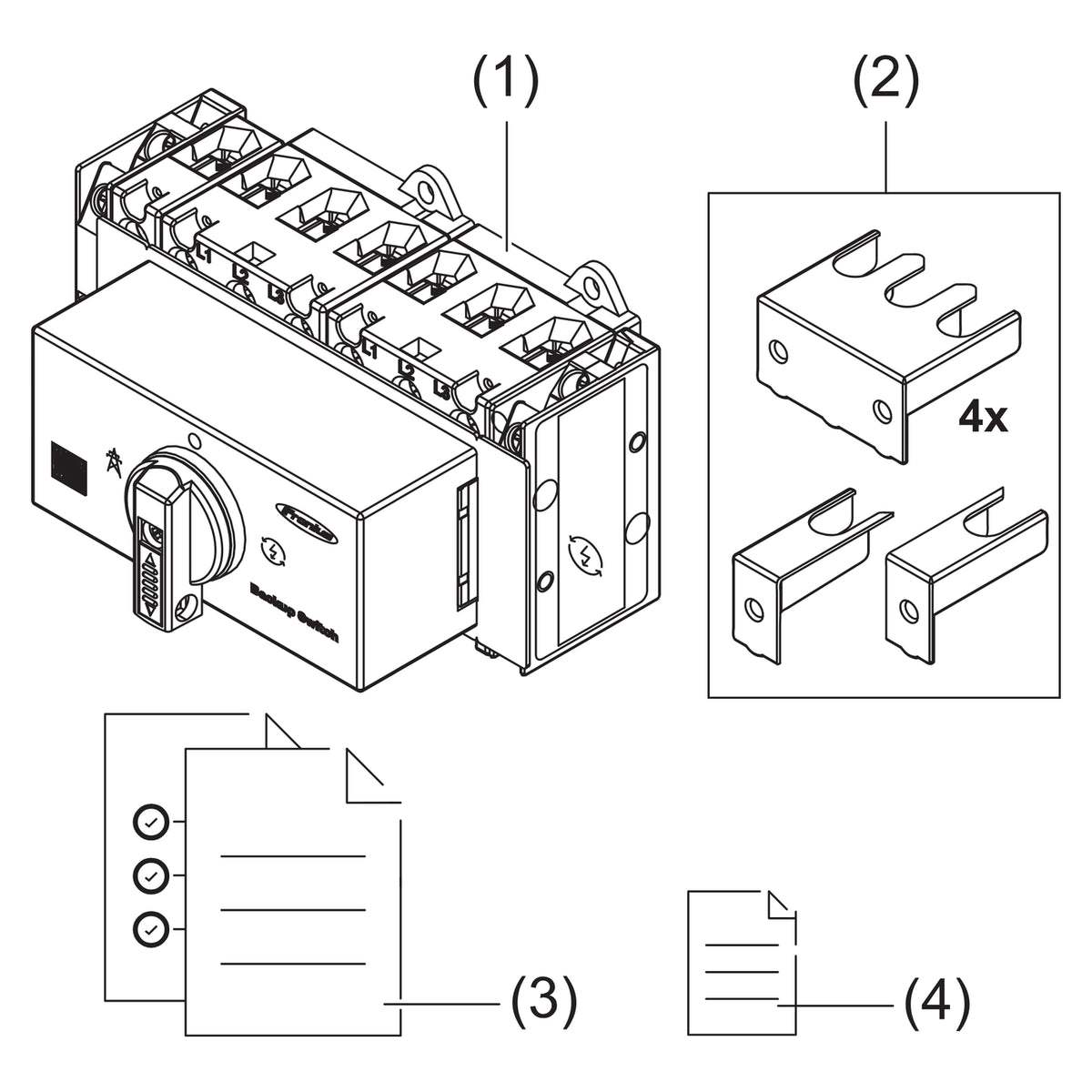

Lieferumfang der gewählten Variante
- 1× Fronius Backup Switch 1PN/3PN-63A

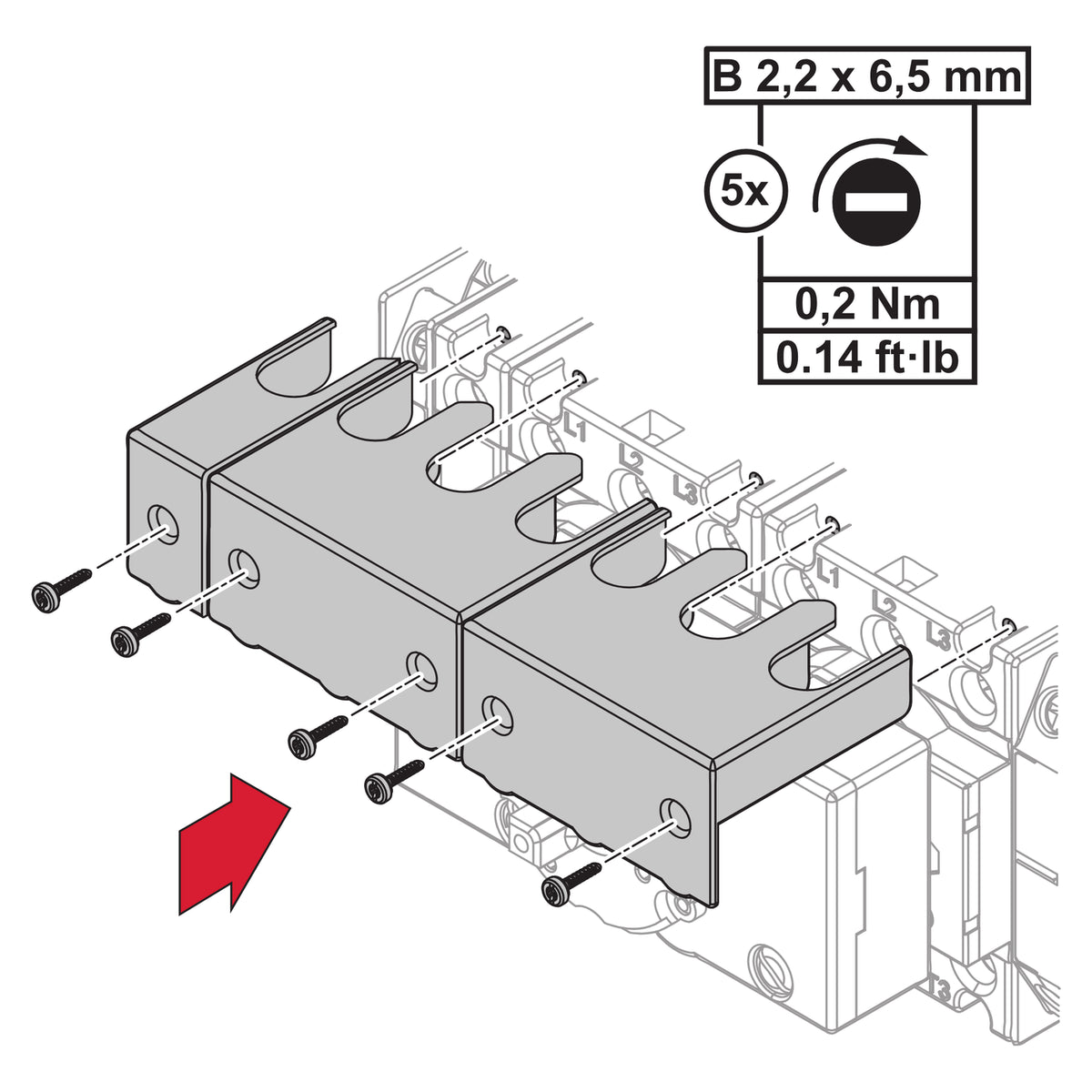

- 4× große Schutzabdeckung inklusive 8 Schrauben B2,2×6,5 mm
- 2× kleine Schutzabdeckung inklusive 2 Schrauben B2,2×6,5 mm
- 1× Quick Start Guide
- 1× Aufkleber „Notstromversorgung“
FRONIUS · BACKUP SWITCH

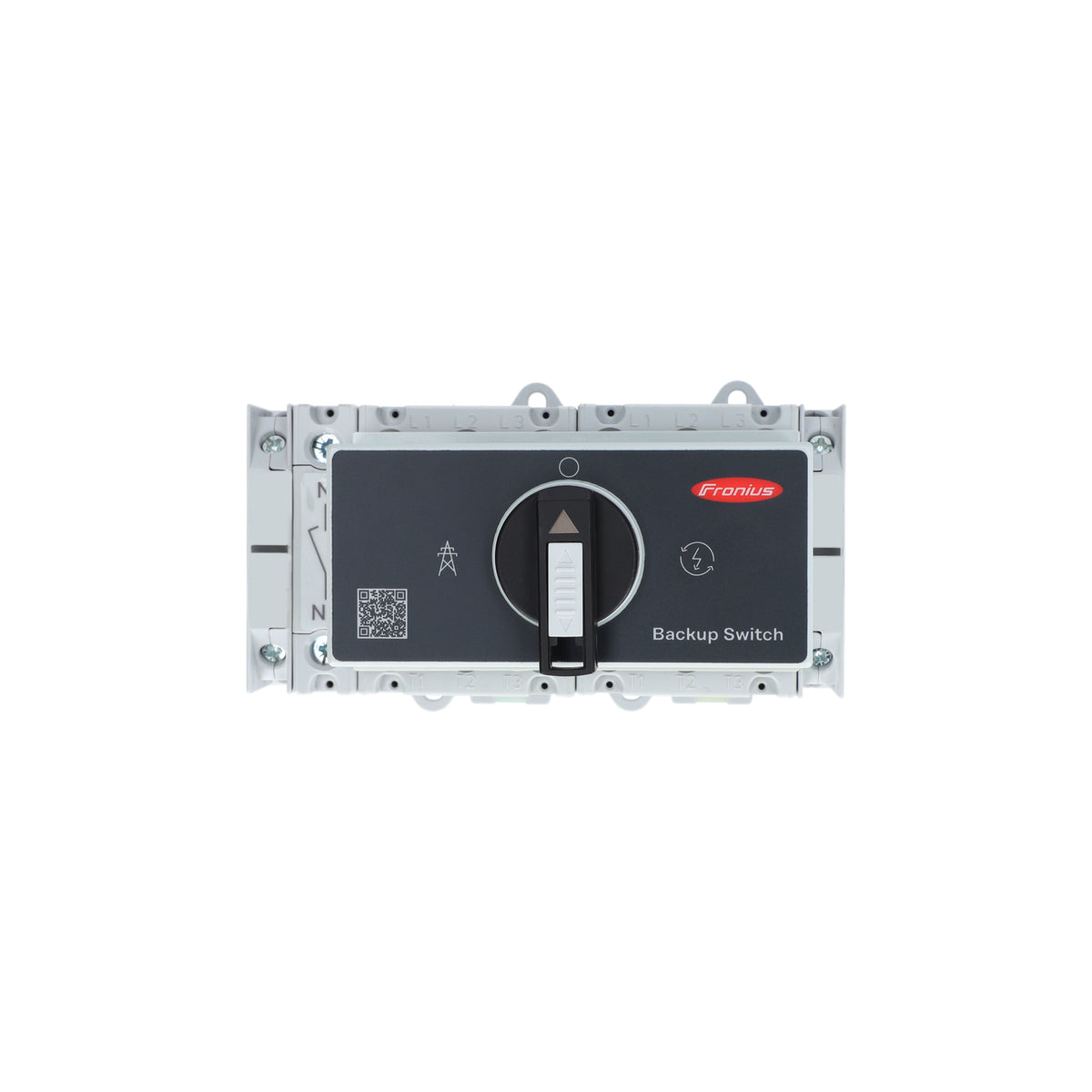

Fronius Backup Switch 1PN/3PN-63A 4,050,222
Lieferzeit wird im Checkout berechnet
Die angegebene Lieferzeit ist eine Prognose für verfügbare Ware. Der Versand erfolgt als Standardversand. Wochenenden und Feiertage können die Zustellung verschieben.
- Nennstrom
- 63 A
- bei 400 V in AC-21A
- Netztrennung
- 2 / 4-polig
- 1PN beziehungsweise 3PN
- Nennspannung
- 3~ 230/400 V
- 50–60 Hz
- Montage
- DIN 35 mm
- Hutschiene im Schaltschrank
Sicher und einfach bezahlen
Bis zu 30 Jahre Garantie
Genieße maximale Sicherheit: Bis zu 30 Jahre Garantie auf Hochleistungsmodule, 10–12 Jahre Produktgarantie auf Wechselrichter und 10 Jahre auf Batteriespeicher (mit 15 Jahren Lebensdauer). Für andere Produkte beachte bitte die konkreten Angaben in den jeweiligen Produktunterlagen.
30 Tage Rückgabe
Bestellungen bei Mini Power können innerhalb von 30 Tagen ab Erhalt zurückgegeben werden, sofern die Rückgabebedingungen erfüllt sind. Das gesetzliche Widerrufsrecht bleibt unberührt.
Widerrufsrecht ansehen7×24 Kundensupport
Du kannst uns 7 Tage pro Woche, 24 Stunden am Tag kontaktieren. Wir antworten so schnell wie möglich innerhalb der jeweils geltenden Servicezeiten; eine sofortige Rund-um-die-Uhr-Antwort wird nicht zugesagt.
Service kontaktierenDynamische Lieferprognose
Lieferzeit wird im Checkout berechnet
Die Angabe ist eine Schätzung auf Grundlage des gepflegten Versandmodus. Verbindlich bleibt die Anzeige im Checkout.Reale Kundenbewertungen von Mini Power
Shopify-Beschreibung · aufklappbar
Produktbeschreibung

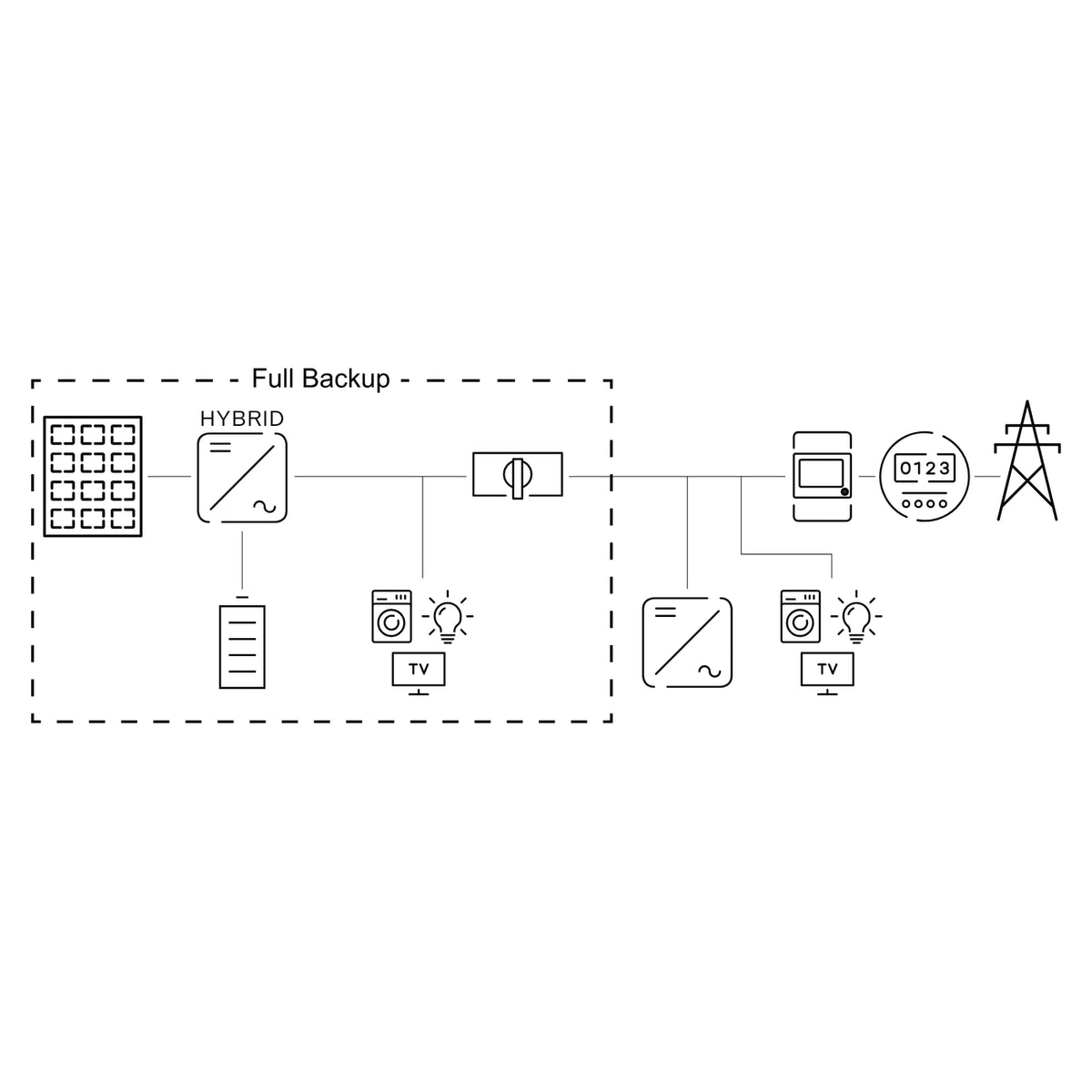

Der Fronius Backup Switch 1PN/3PN-63A (4,050,222) ist ein manueller 3-Wege-Umschalter für Full-Backup-Systeme mit kompatiblem Fronius Wechselrichter und Batteriespeicher. Er trennt das öffentliche Netz 2- beziehungsweise 4-polig und ist für einen Nennstrom von 63 A ausgelegt. Die Montage auf einer 35-mm-DIN-Hutschiene ermöglicht die platzsparende Integration im Schaltschrank durch eine autorisierte Elektrofachkraft.
Lieferumfang
1× Fronius Backup Switch 1PN/3PN-63A
4× große Schutzabdeckung inklusive 8 Schrauben B2,2×6,5 mm
2× kleine Schutzabdeckung inklusive 2 Schrauben B2,2×6,5 mm
1× Quick Start Guide
1× Aufkleber „Notstromversorgung“
4× große Schutzabdeckung inklusive 8 Schrauben B2,2×6,5 mm
2× kleine Schutzabdeckung inklusive 2 Schrauben B2,2×6,5 mm
1× Quick Start Guide
1× Aufkleber „Notstromversorgung“
Produktvorteile
-- Manuelle Full-Backup-Umschaltung: Drei definierte Schalterstellungen ermöglichen den Wechsel zwischen Netzbetrieb, stromloser 0-Position und Notstrombetrieb.

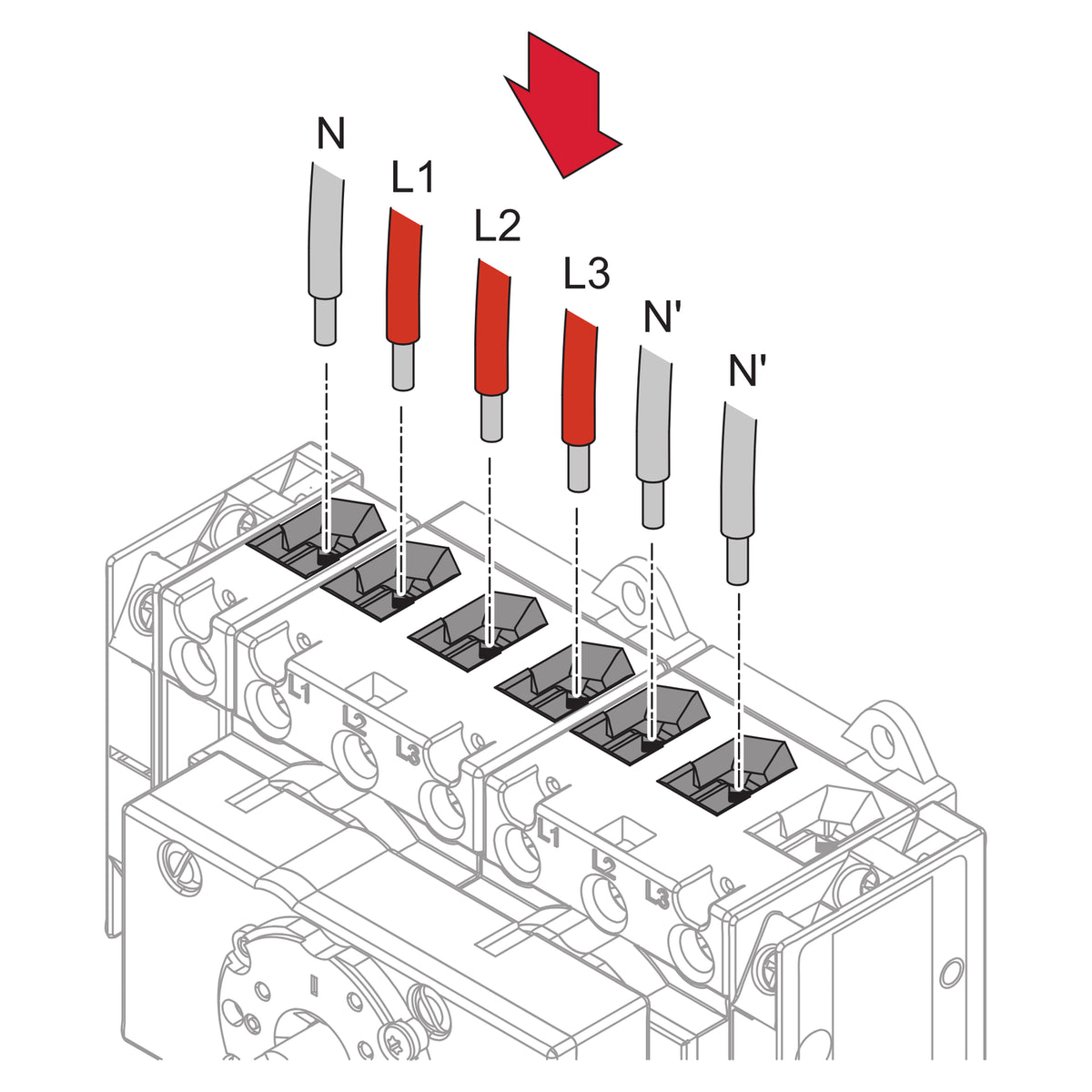

-- 2- oder 4-polige Netztrennung: Die 1PN/3PN-Ausführung trennt je nach System ein- oder dreiphasig einschließlich Neutralleiter.
-- Für 63 A ausgelegt: Der Nennstrom von 63 A unterstützt entsprechend geplante Hausanschlüsse und Full-Backup-Systeme.

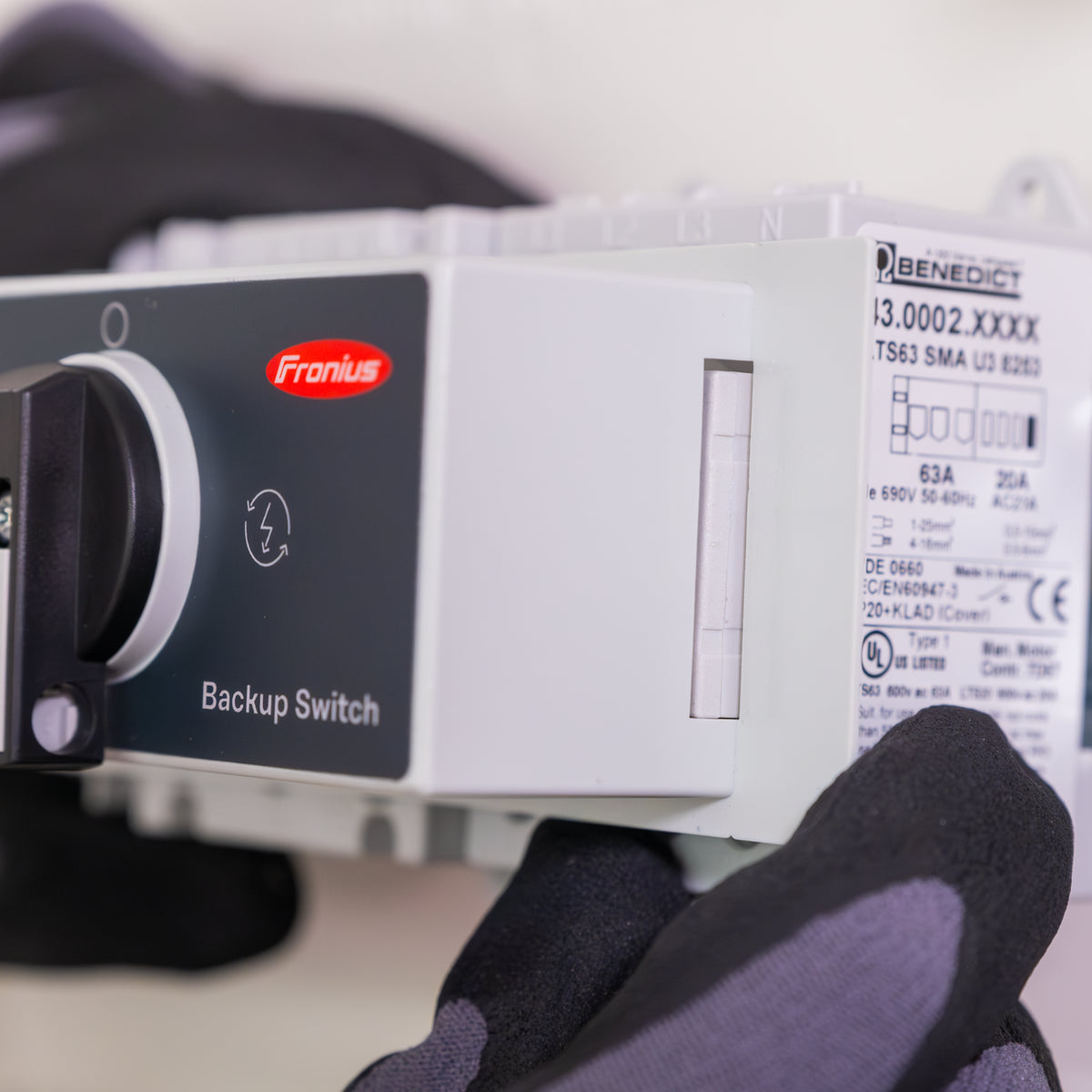

-- Platzsparende DIN-Hutschienenmontage: Der Umschalter wird auf einer 35-mm-DIN-Hutschiene im Schaltschrank montiert.
Kompatibilität

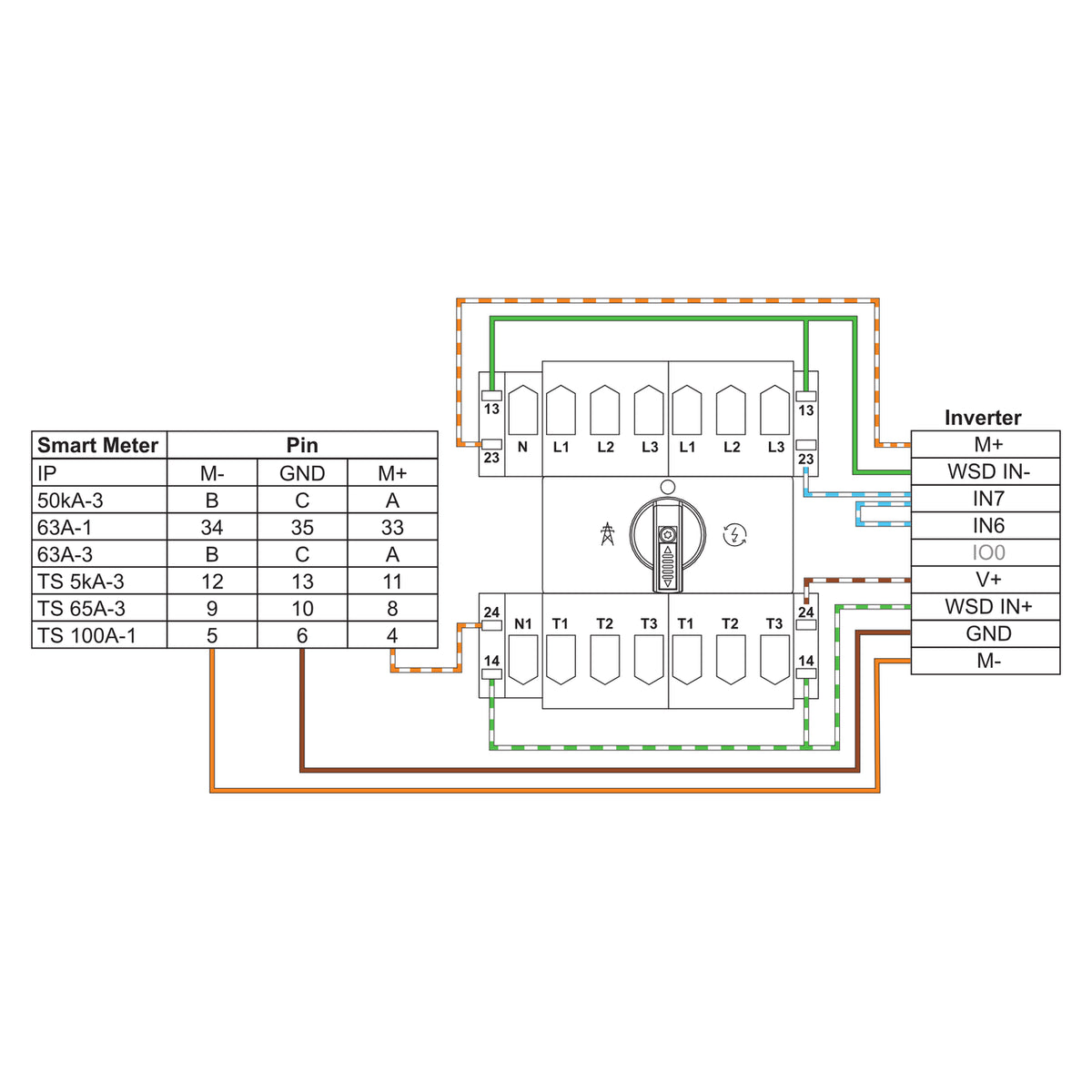

Der Fronius Backup Switch ist für TN-/TT-Netze sowie Systeme mit kompatiblem Fronius Wechselrichter und Batteriespeicher vorgesehen. Fronius nennt Primo GEN24 Plus, Symo GEN24 Plus (SC) 6–12 kW und Verto Plus als kompatible Wechselrichter. Als kompatible Zähler sind Fronius Smart Meter IP, Smart Meter 50kA-3, 63A-1, 63A-3 sowie die Smart Meter TS Varianten 5kA-3, 65A-3 und 100A-1 aufgeführt. US-Ausführungen der Serie Primo GEN24 X.X 208–240 (Plus) (SC) sind laut Fronius nicht kompatibel. Anschluss, Schutzkonzept, Parametrierung und Inbetriebnahme dürfen nur durch eine autorisierte Elektrofachkraft erfolgen.
Technische Daten
-- Modell: Backup Switch 1PN/3PN-63A
-- Artikelnummer: 4,050,222
-- Schaltprinzip: Manueller 3-Wege-Umschalter
-- Nennspannung: 3~ 230/400 V
-- Nennstrom AC-21A: 63 A bei 400 V
-- Nennstrom AC-23A: 45 A bei 400 V
-- Netztrennung: 2- oder 4-polig
-- Netzfrequenz: 50–60 Hz
-- Abmessungen (B × H × T): 135,4 × 70 × 91 mm
-- Gewicht inklusive Verpackung: 0,56 kg
-- Umgebungstemperatur: -40 bis +60 °C
-- Schutzart: IP20
-- Montageart: DIN-Hutschiene 35 mm

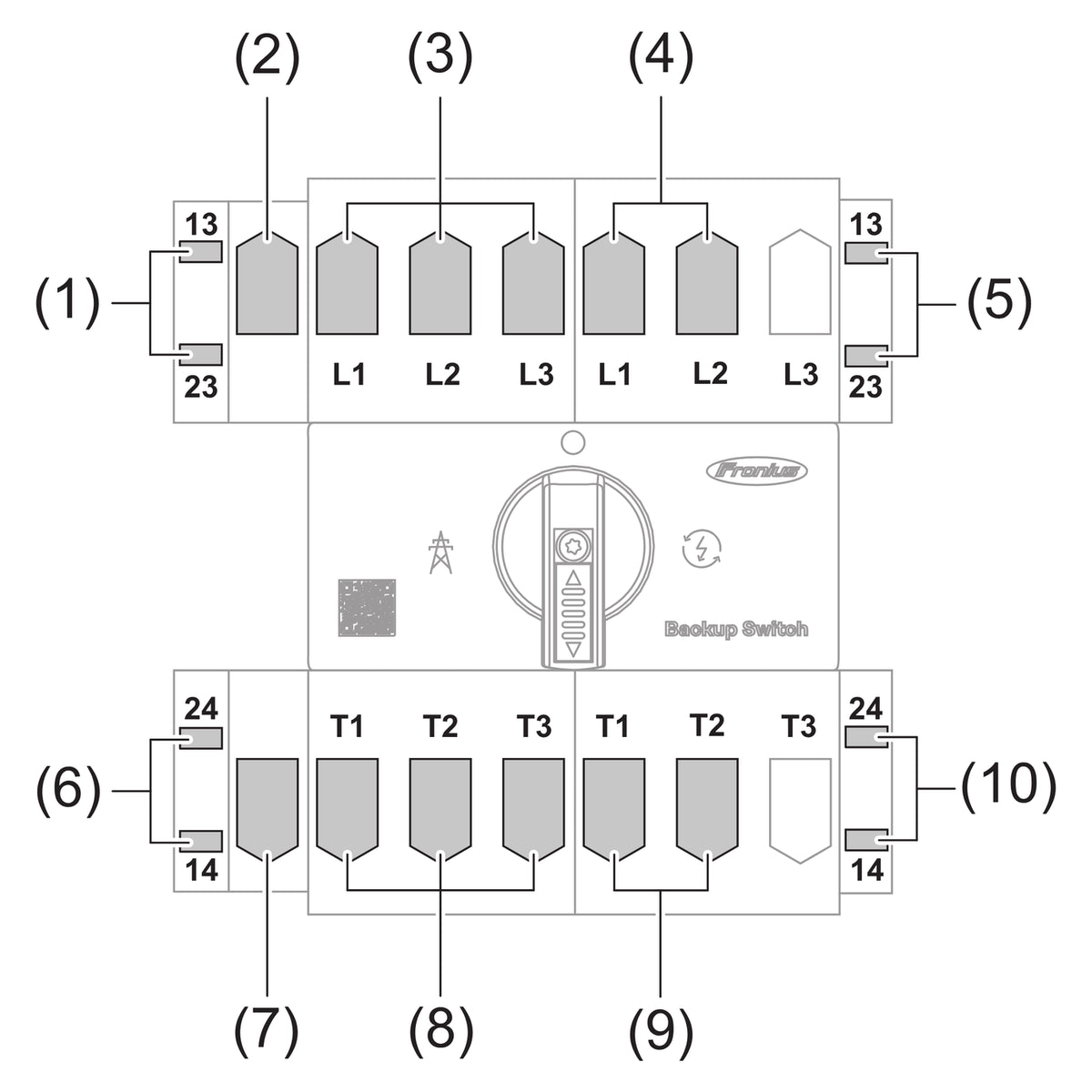

-- Anschlussquerschnitt Phase/Neutralleiter: 1–25 mm²
-- Anschlussquerschnitt Datenkommunikation: 0,13–2,5 mm²
-- Bedingter Bemessungskurzschlussstrom: 10 kA
-- Artikelnummer: 4,050,222
-- Schaltprinzip: Manueller 3-Wege-Umschalter
-- Nennspannung: 3~ 230/400 V
-- Nennstrom AC-21A: 63 A bei 400 V
-- Nennstrom AC-23A: 45 A bei 400 V
-- Netztrennung: 2- oder 4-polig
-- Netzfrequenz: 50–60 Hz
-- Abmessungen (B × H × T): 135,4 × 70 × 91 mm
-- Gewicht inklusive Verpackung: 0,56 kg
-- Umgebungstemperatur: -40 bis +60 °C
-- Schutzart: IP20
-- Montageart: DIN-Hutschiene 35 mm
-- Anschlussquerschnitt Phase/Neutralleiter: 1–25 mm²
-- Anschlussquerschnitt Datenkommunikation: 0,13–2,5 mm²
-- Bedingter Bemessungskurzschlussstrom: 10 kA
Notstromfunktion

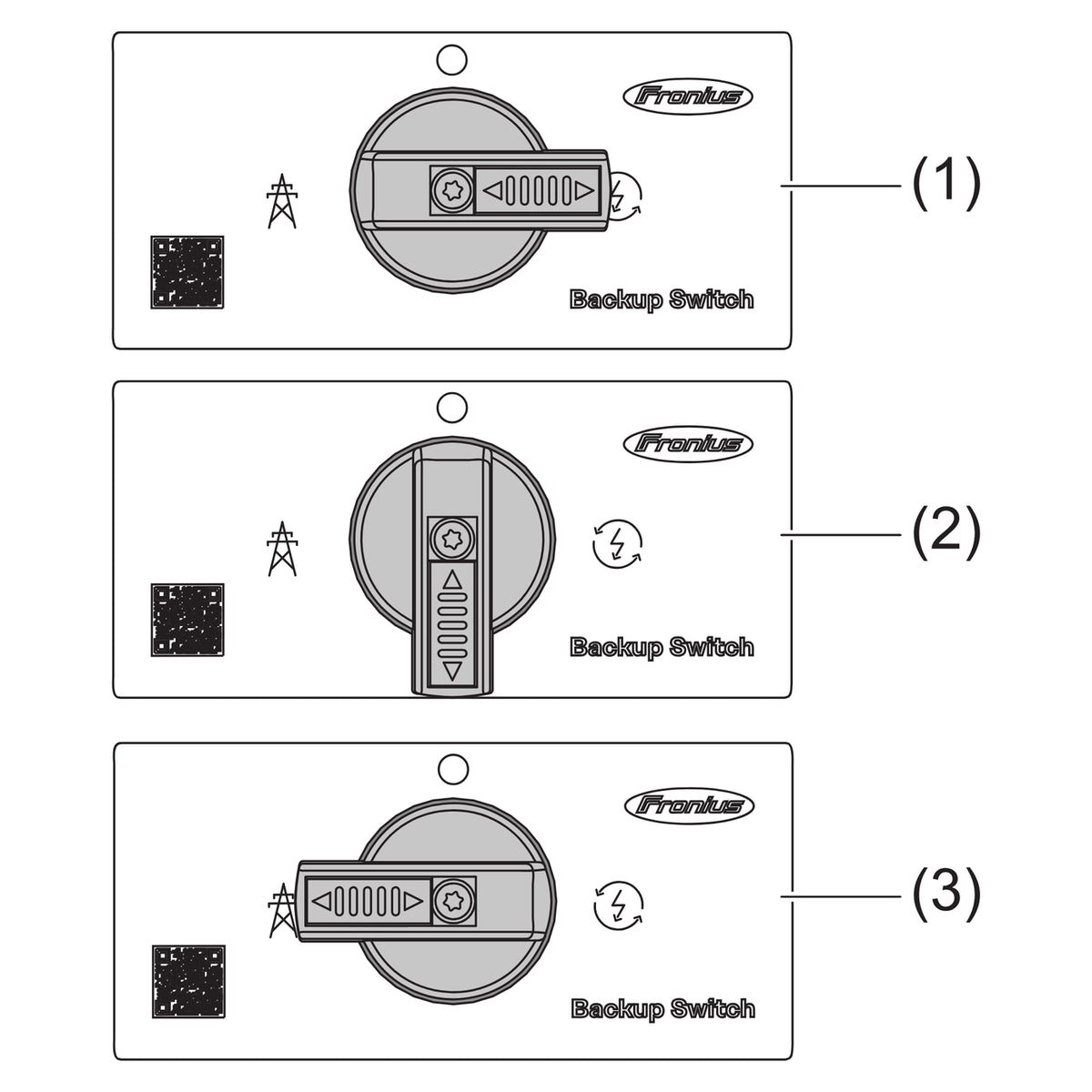

Der Backup Switch schaltet manuell zwischen Netzbetrieb, 0-Position und Notstrombetrieb. In der 0-Position ist die Versorgung vom öffentlichen Netz und von der Notstromversorgung getrennt; diese Position kann unter Beachtung nationaler Vorgaben mit einem handelsüblichen Vorhängeschloss gesichert werden. Der Schalter automatisiert den Netzwechsel nicht. Fronius schließt die Notstromversorgung lebenserhaltender medizinischer Geräte ausdrücklich aus.
Passendes Zubehör und verwandte Produkte
Als von Fronius bestätigter Systemzähler ist der Fronius Smart Meter IP 5kA-3 42,0411,0347 im Mini-Power-Katalog dokumentiert. Funktional verwandte Umschalt- und Backup-Komponenten für eine eigenständig geplante Huawei Anlage sind HUAWEI Backup Box B1 Notstrom Dreiphasig, HUAWEI SmartGuard-63A-S0 1-Phase Backup-System, HUAWEI SmartGuard-63A-T0 3-Phase Backup-System. Diese Huawei Geräte sind keine kompatiblen Zubehörteile für den Fronius Backup Switch und keine direkt austauschbaren Komponenten. Phasenaufbau, Wechselrichterfreigabe und Backup-Konzept unterscheiden sich; insbesondere bedeutet der dreiphasige Netzanschluss der Backup Box B1 keine dreiphasige Ersatzstromversorgung.
Warum Mini Power
Mini Power führt den Fronius Backup Switch 1PN/3PN-63A mit eindeutiger Artikelnummer 4,050,222 und trennt ihn klar von der Ausführung 1P/3P-63A. Wir stellen den bestätigten Lieferumfang, kompatible Fronius Systemkomponenten und die technischen Dokumente modellbezogen bereit. So können Fachbetrieb und Betreiber vor der Bestellung prüfen, ob Schalter, Wechselrichter, Smart Meter, Batteriespeicher und Netzform zur geplanten Full-Backup-Lösung passen. Die angezeigten Alternativsysteme sind keine kompatiblen Fronius Komponenten. Die elektrische Auslegung und Installation bleibt Aufgabe einer autorisierten Elektrofachkraft.
Häufige Fragen
-- Schaltet der Fronius Backup Switch automatisch in den Notstrombetrieb?
Nein. Der Backup Switch ist eine manuelle Umschaltlösung; der Wechsel zwischen Netz-, 0- und Notstromstellung erfolgt von Hand.
-- Darf der Backup Switch für lebenserhaltende medizinische Geräte eingesetzt werden?
Nein. Fronius schließt diesen Einsatzzweck in der Bedienungsanleitung ausdrücklich aus.
-- Wer darf den Backup Switch installieren?
Der Anschluss an das öffentliche Netz sowie Anschluss-, Wartungs- und Servicearbeiten dürfen nur durch eine autorisierte Elektrofachkraft erfolgen.
Varianten
Datenblatt & Anleitung
Geprüfte produktbezogene Dokumente und Anleitungen.
01
Fronius Backup Controller & Backup Switch Datenblatt
Datenblatt
· Deutsch
· Offizielles Fronius Datenblatt
02
Fronius Backup Switch 1PN/3PN-63A Bedienungsanleitung
Anleitung
· Deutsch
· Offizielle Fronius Produktdokumentation
03
Fronius Backup Switch 1PN/3PN-63A Quick Start Guide
Herstellerdokument
· Mehrsprachig
· Offizielle Fronius Kurzanleitung
04
Fronius Backup Switch EU-Konformitätserklärung
Zertifikat / Konformitätserklärung
· Mehrsprachig
· Offizielle EU Declaration of Conformity
05
Fronius Lösungsblatt Notstromlösungen
Herstellerdokument
· Deutsch
· Offizielles Fronius Lösungsblatt
Technische Daten
Die Werte, die den Kauf entscheiden.
Produktidentität
Schaltprinzip
Manueller 3-Wege-Umschalter
Elektrische Daten
Nennspannung
3~ 230/400 V
Nennstrom AC-21A
63 A bei 400 V
Nennstrom AC-23A
45 A bei 400 V
Netztrennung
2- oder 4-polig
Netzfrequenz
50–60 Hz
Bedingter Bemessungskurzschlussstrom
10 kA
Montage & Anschluss
Abmessungen (B × H × T)
135,4 × 70 × 91 mm
Gewicht inklusive Verpackung
0,56 kgKein Variant-Versandgewicht; Herstellerangabe inklusive Verpackung.
Umgebungstemperatur
-40 bis +60 °C
Schutzart
IP20
Montageart
DIN-Hutschiene 35 mm
Anschlussquerschnitt Phase/Neutralleiter
1–25 mm²
Anschlussquerschnitt Datenkommunikation
0,13–2,5 mm²
Systemkompatibilität
Kompatible Wechselrichter
Primo GEN24 Plus; Symo GEN24 Plus (SC) 6–12 kW; Verto PlusAktuelle Länder-, Firmware- und Systemfreigabe vor der Installation prüfen.
Erfahrung, die Vertrauen schafft
Warum Mini Power
Mini Power unterstützt Sie bei der Auswahl von Balkonkraftwerken, Speichern, Solarmodulen und passendem Zubehör. Produktinformationen, Lieferumfang und Kompatibilität werden nachvollziehbar dargestellt, damit Sie ein System auswählen können, das zu Ihrem Standort und Energiebedarf passt. Bei Fragen erreichen Sie uns direkt unter info@miniminipower.com.
Starten Sie mit Mini Power in Ihre eigene Energiewende.
Welche Fronius Artikelnummer gehört zu dieser Ausführung?
Was bedeutet 1PN/3PN beim Backup Switch?
Welchen Nennstrom unterstützt der Schalter?
Für welche Nennspannung und Netzfrequenz ist das Gerät ausgelegt?
Welche Wechselrichter nennt Fronius als kompatibel?
Ist für Full Backup ein Batteriespeicher erforderlich?
Welche Smart Meter sind laut Bedienungsanleitung kompatibel?
Welche Teile befinden sich im Lieferumfang?
Wie wird der Backup Switch montiert und wie groß ist er?
Welche Leiterquerschnitte sind zulässig?
